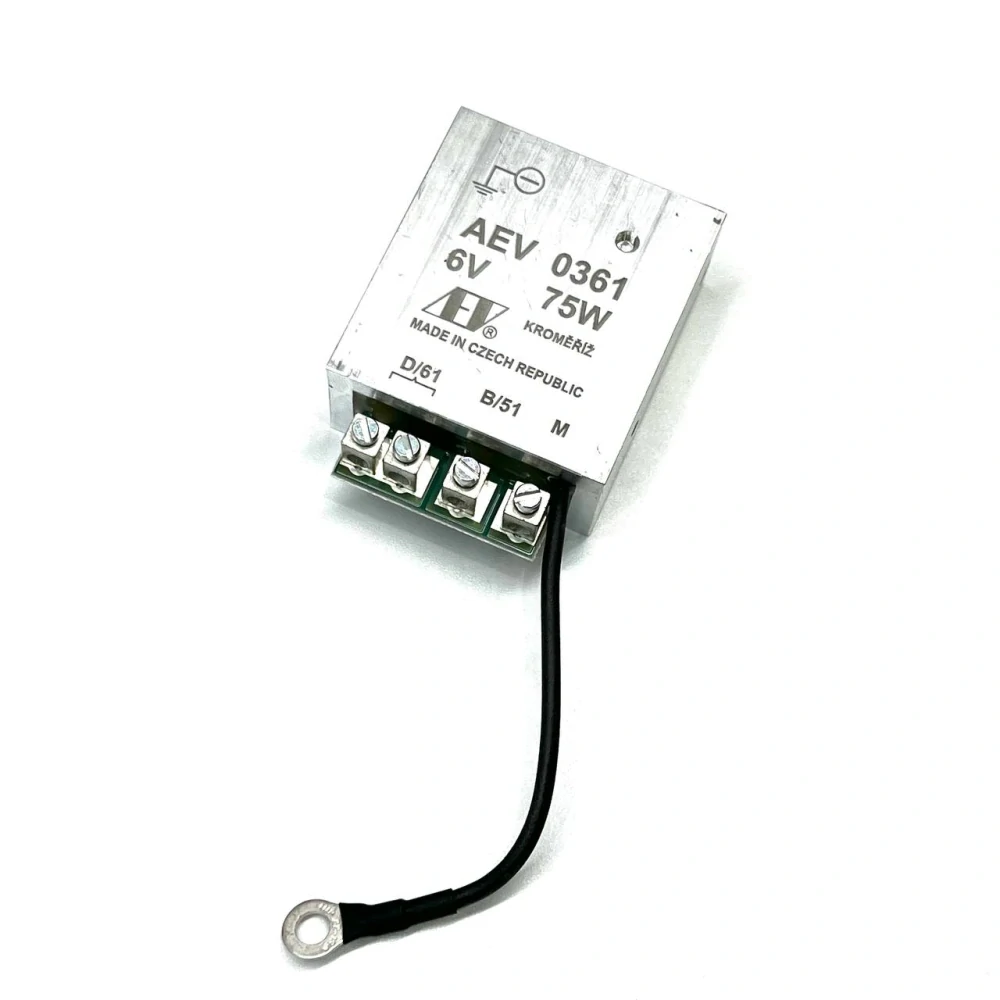

Regulátor (relé) dynama 6V/75W AEV s ukostřením -

Regulátor dynama pro regulaci derivačních dynam s mínusovou regulací. Regulátor se spíná do budícího vinutí dynama proti kostře a je určen pro síť s napětím 6V, která je provozována s mínus pólem akumulátoru na kostře.

Regulátor zajistí regulaci výstupního napětí dynama a také chrání dynamo proti proudovému přetížení. Právě díky funkci zpětného spínače je akumulátor odpojen od dynama v případě zpětného proudu z akumulátoru do dynama, například při stojícím motoru nebo při poruše dynama.

Parametry jsou:

• Jmenovité napětí sítě je 6V
• Typ regulace: mínusová
• Jmenovitý výkon dynama je 75W
• Maximální hodnota budícího proudu je 4A
• Pracovní teplota je -20°C / +90°C
• Minimální odpor budícího vinutí je ≥2Ω
• Ukostřený pól akumulátoru je můnus
• Regulované napětí dynama je 7,3±0,1V
• Proudové omezení je 11,0 A ±5%
• Klidový proud je< 1mA/6,5V
