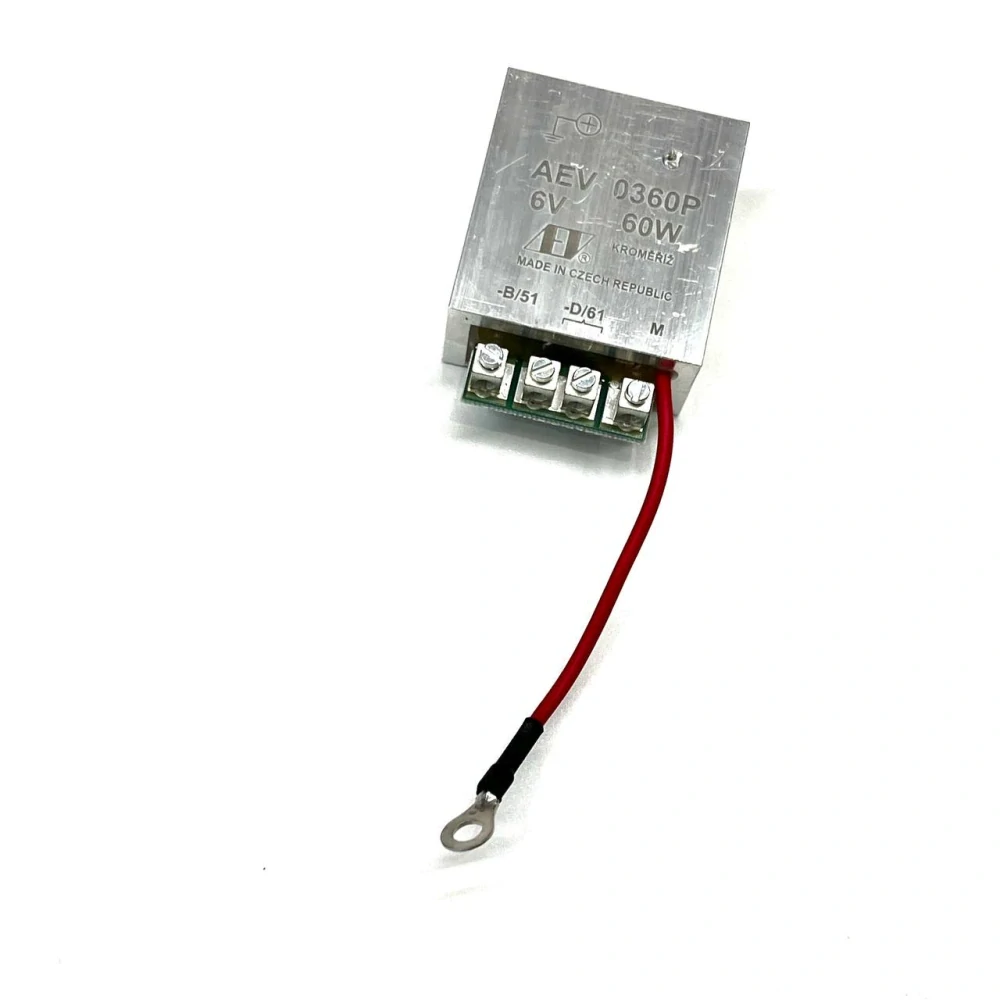

Regulátor (relé) dynama 6V/60W AEV s ukostřením +

Regulátor AEV0360 je určen pro dynama 6V s uksostřením plus na baterii ( taktéž na štítku dynama je znak ukostření plus).

Výkon dynama je do 60W což byly 45, 50, 55 W nejčastěji u moto Jawy a ČZ 125, 175, 250 .  Regulátor zajišťuje regulaci výstupního napětí dynama, ochranu proti proudovému přetížení a funkci zpětného spínače. Zpětný spínač odděluje akumulátor od dynama, aby zabránil zpětnému proudu z akumulátoru do dynama při stojícím motoru nebo při poruše dynama.

Je nutné dát pozor na přepólování baterie.

Parametry jsou:

• Jmenovité napětí sítě je 6V
• Typ regulace je mínusová
• Jmenovitý výkon dynama je 60W
• Maximální hodnota budícího proudu je 4A
• Pracovní teplota v rozmezé -20°C / +90°C
• Minimální odpor budícího vinutí je ≥2Ω
• Ukostřený pól akumulátoru je plus
• Regulované napětí dynama je 7,3±0,1V
• Proudové omezení je 9,0 A ±5%
• Klidový proud je < 1mA/6,5V
