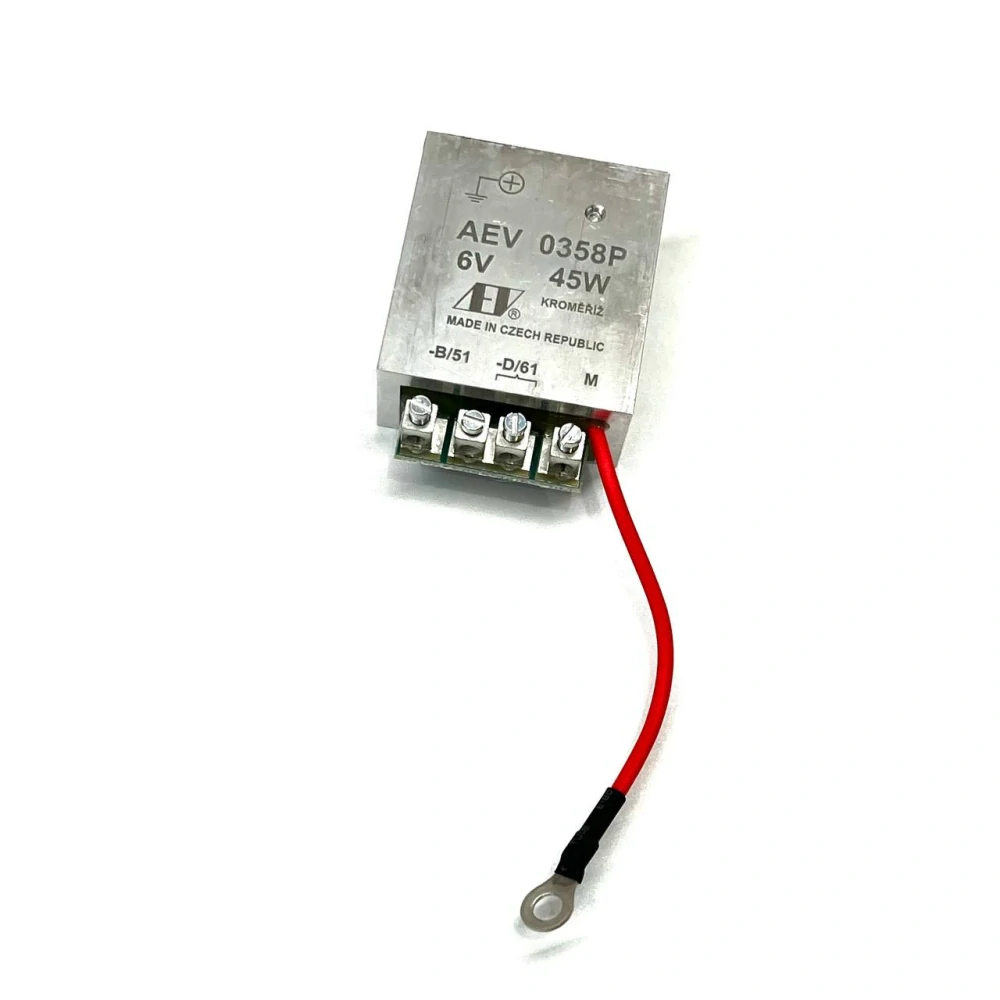

Regulátor (relé) dynama 6V/45W AEV s ukostřením +

Regulátor dynama pro regulaci derivačních dynam s mínusovou regulací. Regulátor se spíná do budícího vinutí dynama proti kostře a je určený pro síť s napětím 6V, která je provozována s plusovým pólem akumulátoru na kostře.

Regulátor zajišťuje regulaci výstupního napětí dynama a zároveň chrání dynamo proti proudovému přetížení. Právě díky této funkci zpětného spínače je akumulátor odpojen od dynama v případě zpětného proudu z akumulátoru do dynama, například při stojícím motoru nebo při poruše dynama.

Parametry jsou:

• Jmenovité napětí sítě je 6V
• Typ regulace: mínusová
• Jmenovitý výkon dynama: 45W
• Maximální hodnota budícího proudu je 4A
• Pracovní teplota: -20°C / +90°C
• Minimální odpor budícího vinutí: ≥2Ω
• Ukostřený pól akumulátoru: plusový
• Regulované napětí dynama: je 7,3±0,1V
• Proudové omezení: 7,0 A ±5%
• Klidový proud: < 1mA/6,5V
