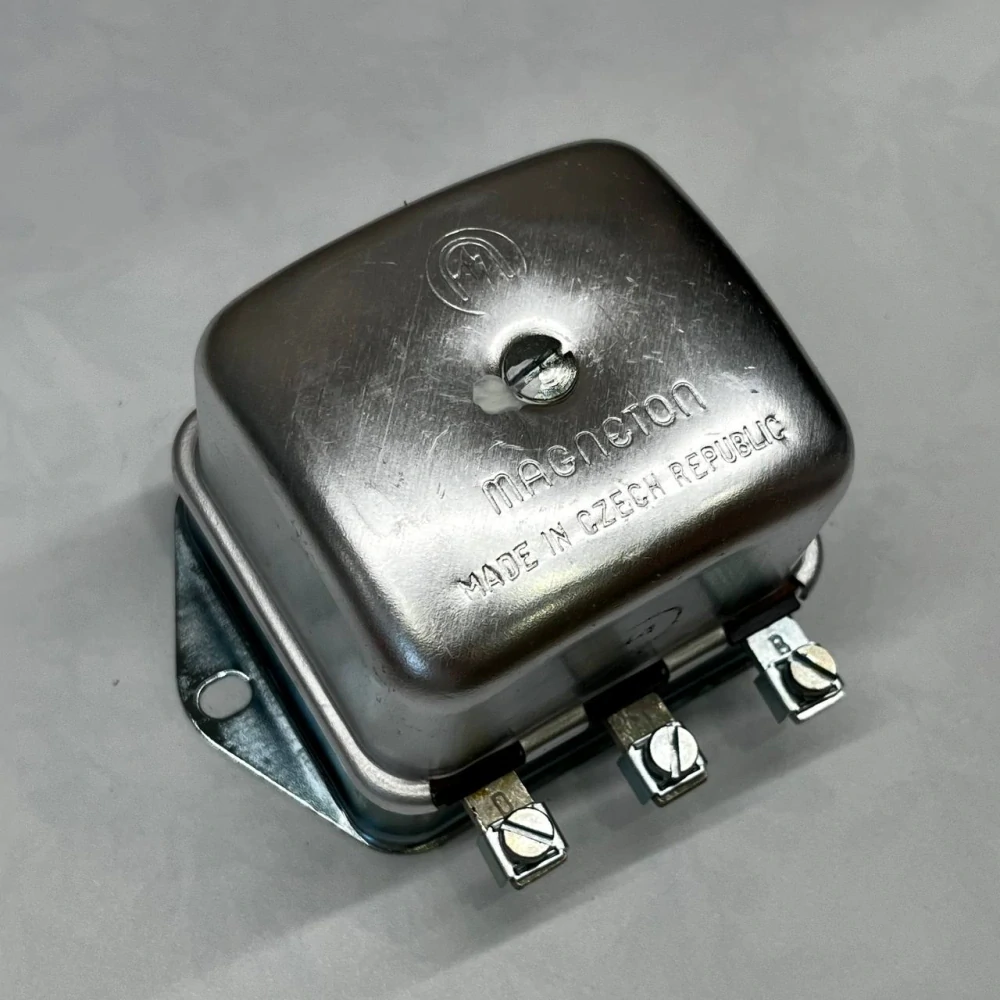

Regulátor (relé) dynama 6V 75W cívkový - originál PAL

Regulátor- relé 6V 75W původní uloženka výroba ČSSR.

Postup montáže zapojení krabičkového relé 6V 75W do dynama je takové: po odstranění starého relé z dynama připravíme svorkovnici pro připojení krabičkového relé takto :

1. První spoj na dynamu, drát ze statorového vinutí + drát z odporové cívky označím na svorkovnici M. Tuto odporovou cívku z dynama odstranímE. Z tohoto spoje vyvedeme drát k relé a označím jej M.

2. Druhý spoj na dynamu, druhý drát ze statorového vinuti + drát z uhlíku označíme na svorkovnici D ( bývalý kontakt 61). Ze svorkovnice vyvedeme kabel k relé a označím jej D. Po této úpravě jdou od dynama k relé 2 dráty (M a D).

3. Drát ze svazku elektriky, který vedl na kontakt 61, přetáhneme k relé a označím jej D.

4. Drát pod stálým napětí, který vedl na kontakt 51, přetáhneme k relé a označím jej B. Po této úpravě ze svazku jdou dva dráty s označením (D a B). Teď mám u relé dráty v tomto počtu D - 2x, M - 1x, B - 1x. Přesně podle označení je připojíme ke kontaktům na relé, které jsou označeny stejně D, M, B.

Velmi důležité je mít relé dobře ukostřeno.
